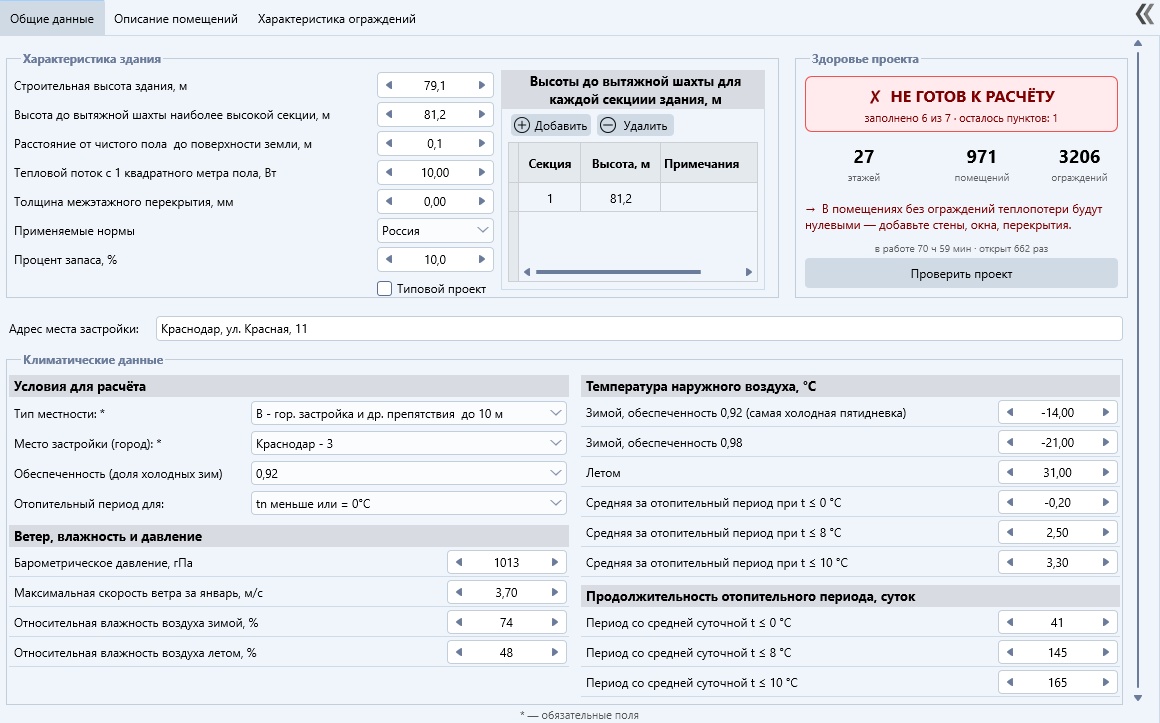

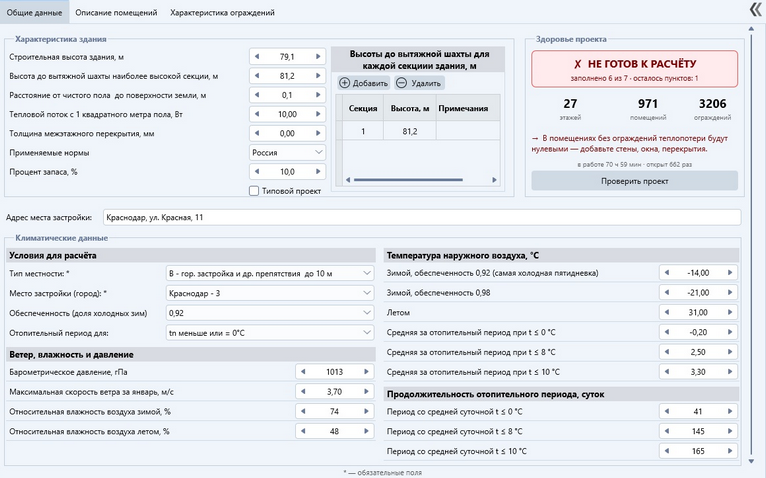

рис. 1. Вкладка "Общие данные"
Вкладка «Общие данные» предназначена для ввода основных параметров здания и климатических данных, необходимых для выполнения расчёта теплопотерь.
Все значения, указанные в этом разделе, используются при формировании теплового баланса здания и расчёте потерь тепла через ограждающие конструкции, а также при учёте инфильтрации воздуха.
1.Характеристика здания
Раздел расположен в верхней части вкладки. Здесь задаются основные геометрические и физические параметры здания.
Параметр |
Описание |
|---|---|
Строительная высота здания, м |
Определяет общую высоту здания, используемую при расчёте теплопотерь. Параметр необходим для получения геометрических значений отдельных помещений. |
Высота до вытяжной шахты наиболее высокой секции, м |
Указывается расстояние от поверхности земли до верха фонаря или вытяжной шахты. Используется при расчёте потерь тепла на инфильтрацию. Если здание состоит из нескольких секций, необходимо заполнить таблицу «Высота до вытяжной шахты по секциям здания». |
Расстояние от чистого пола до поверхности земли, м |
Расстояние от уровня чистого пола (отметка 0.00) до уровня земли. Может быть отрицательным (например, при подвале или полуподвале). Параметр участвует в расчётах геометрических характеристик помещений. |
Тепловой поток с 1 м² пола, Вт |
Используется при учёте внутренних теплопоступлений (кухни, жилые комнаты и т. д.). Рекомендуемые значения по нормам — 10–17 Вт/м². |
Толщина межэтажного перекрытия, мм |
Определяет толщину перекрытия между этажами. Не влияет на теплопотери, но используется для расчёта объёма помещений. |
Применяемые нормы |
Выберите нормативный документ, по которому выполняется расчёт (Россия, Беларусь). |
Типовой проект |
При активации расчёт выполняется без учёта надбавок потерь тепла на ориентацию ограждающих конструкций (усреднённое значение — 8%). |
Процент запаса, % |
Коэффициент запаса, на который увеличивается итоговая расчётная тепловая нагрузка каждого помещения (учтённый процент показывается в окне результатов). |
Таблица «Высота до вытяжной шахты по секциям здания»
Если здание состоит из нескольких секций различной высоты, для каждой секции в таблицу вводится её номер и высота вытяжной шахты.
Эти данные учитываются при расчёте инфильтрации.
Столбцы таблицы:
•Секция — порядковый номер секции;
•Высота — значение высоты до верха вытяжной шахты;
•Примечания — произвольный комментарий пользователя.
Адрес места застройки. Между характеристикой здания и климатическими данными расположено поле «Адрес места застройки» — произвольный адрес объекта строительства (например, «Краснодар, ул. Красная, 11»). Он используется в выходных документах и на расчёт не влияет.
2. Климатические данные
Раздел располагается ниже. Здесь задаются параметры местности и климатические условия, определяющие значения температур, влажности и скорости ветра.
Параметр |
Описание |
|---|---|
Тип местности |
Обязательное поле, влияет на расчёт инфильтрации. Выбирается из списка: |
Место застройки |
Выберите населённый пункт из выпадающего списка. Если нужного города нет, добавьте его через «Редактор базы климатологи». |
3. Условия для расчёта
Раздел «Условия для расчёта» определяет температурные и климатические характеристики отопительного периода.
Параметр |
Описание |
Обеспеченность |
Вероятность наступления расчётных температур (по СП 131.13330). |
Барометрическое давление, гПа |
Среднее давление воздуха, используется в расчётах инфильтрации. |
Максимальная скорость ветра (за январь), м/с |
Значение берётся по климатическим данным региона строительства. |
Продолжительность отопительного периода, сут. (со средней суточной t ≤ 0 / 8 / 10 °C) |
Продолжительность отопительного периода (в сутках) при указанных средних температурах наружного воздуха. |
Относительная влажность зимой / летом, % |
Средние значения относительной влажности воздуха в отопительный и тёплый периоды. |
Температура наружного воздуха зимой / летом, °C |
Расчётные значения температуры наружного воздуха для заданной обеспеченности (зимой) и для тёплого периода (летом). |
Средняя температура отопительного периода, °C |
Средние значения температуры наружного воздуха за отопительный период при различных критериях (до 0, 8, 10 °C). |
Отопительный период для |
Селектор среднесуточной температуры, по которой определяется отопительный период: «t меньше или = 0 °C», «= 8 °C» либо «= 10 °C». Он задаёт, какая из трёх продолжительностей и средних температур отопительного периода (0 / 8 / 10 °C) используется в расчёте. Обычно принимается 8 °C; значение 10 °C — для лечебно-профилактических, детских учреждений, домов-интернатов и подобных объектов (t внутреннего воздуха 22 °C и выше). |
4. Здоровье проекта (готовность к расчёту)
В правом верхнем углу вкладки расположен виджет «Здоровье проекта». Он показывает, готов ли проект к расчёту («ГОТОВ / НЕ ГОТОВ К РАСЧЁТУ» и сколько пунктов из 7 заполнено), счётчики этажей, помещений и ограждений, краткую подсказку по первому незаполненному пункту, статистику работы над файлом и кнопку «Проверить проект».
Внизу окна находится сворачиваемая панель проверки. В свёрнутом виде в строке состояния выводится сводка («Готовность: N из 7 · ⚠ недочётов: K — раскройте панель»). Панель содержит четыре вкладки:
•Чек-лист — сводка проекта и пошаговый список готовности к расчёту (см. ниже).
•Недочёты — результаты команды «Проверить проект», сгруппированные по виду замечания.
•Расчёт — предупреждения последнего расчёта (например, исключённые из расчёта ограждения).
•Журнал — журнал действий пользователя и протокол пересчёта высот этажей.
Вкладка с новым содержимым (после расчёта, проверки или записи в журнал) раскрывается автоматически.
На вкладке «Чек-лист» проверяются 7 пунктов в естественном порядке заполнения проекта. Щелчок по пункту переводит к нужному полю или элементу дерева:
1.Место застройки — выбран населённый пункт (от него зависят расчётные температуры).
2.Тип местности — задан (влияет на расчёт инфильтрации).
3.Высоты здания — указаны строительная высота и высота до вытяжной шахты.
4.Секции здания — добавлена хотя бы одна секция в таблице высот.
5.Этажи и помещения — в проекте есть этажи и помещения.
6.Ограждения помещений — у помещений заданы наружные ограждения; в помещениях без ограждений теплопотери будут нулевыми.
7.Высоты этажей — значения высот этажей правдоподобны.
Каждый пункт помечается значком: ✓ — выполнен; ⚠ — предупреждение (значения стоит проверить, но расчёт не блокируется); ✗ — не заполнен (расчёт невозможен). Проект считается готовым к расчёту, когда не осталось ни одного пункта со значком «✗»; предупреждения расчёту не мешают.
5. Порядок работы на вкладке
1.Заполните все поля в разделе «Характеристика здания».
2.При необходимости добавьте данные о секциях здания в таблицу «Высота до вытяжной шахты».
3.Укажите тип местности и место застройки.
4.Проверьте значения климатических параметров и скорректируйте их при необходимости.
5.Сохраните введённые данные.
6.Перейдите к следующей вкладке — «Характеристика ограждений».
