У помещений, пол которых лежит на грунте (подвалы, цокольные и заглублённые этажи), теплопотери через пол и заглублённые участки стен определяются по зонам, а не как у обычных ограждений. Программа рассчитывает их автоматически по СП 50.13330.2024 (приложение Г, п. Г.7) в отдельном окне, которое открывается кнопкой «Пол и стены в грунте…».
Где находится кнопка
Кнопка расположена на вкладке «Описание» — широкой полосой над таблицей ограждений выбранного помещения (рис. 1).

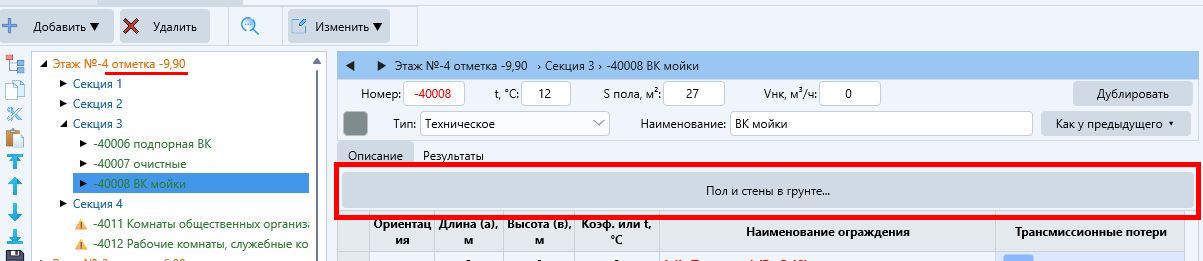

рис. 1. Кнопка «Пол и стены в грунте…» на вкладке «Описание»
Когда кнопка появляется
Кнопка показывается не всегда, а только когда расчёт применим. Должны выполняться оба условия:
1.Выбрано помещение — или любой элемент внутри него. Помещение программа ищет вверх по дереву: если выделено само помещение, берётся оно; если выделено ограждение или проём — берётся помещение, которому они принадлежат. Если же выделён этаж, блок (секция) или объект целиком, кнопка скрыта: зоны добавляются в конкретное помещение, а для этих узлов добавлять их некуда.
2.Отметка пола этажа не выше 0,5 м — то есть пол находится на уровне земли или ниже. Выше этой отметки грунта под полом нет, и расчёт по зонам неприменим. На рисунке выбрано помещение этажа с отметкой −9,90 м, поэтому кнопка видна.
Видимость кнопки пересчитывается при каждом выборе узла в дереве — достаточно щёлкнуть другое помещение. Если этаж у помещения по каким-либо причинам не определён, отметку проверить нельзя и кнопка не скрывается.
Всплывающая подсказка кнопки: «Расчёт теплопотерь через пол и стены в грунте (СП 50.13330.2024, Г.7)».
Порядок работы
1.Выберите помещение в дереве и нажмите кнопку «Пол и стены в грунте…».
2.В открывшемся окне на вкладке «Пол» задайте размеры, тип пола и, при необходимости, утепление и расположение относительно уровня земли; на вкладке «Стены в грунте» — высоту и длину стен. Зоны (пояса) и сопротивление теплопередаче рассчитываются автоматически и показываются на схеме внизу каждой вкладки.
3.Внизу окна отметьте флажками, что применить — «Рассчитать и применить пол» и/или «Рассчитать и применить стены в грунте», — и нажмите «Готово». Отмеченные расчёты добавятся в таблицу ограждений помещения, а окно закроется.
Результат
Рассчитанные зоны и пояса — это обычные ограждения в таблице помещения; удалить их можно стандартным способом, кнопкой «Удалить из таблицы». Повторный расчёт в окне перезаписывает ранее добавленные зоны того же вида. После закрытия окна с подтверждением дерево и таблица ограждений обновляются автоматически.
! Подробное описание самого окна со всеми полями и вкладками — в разделе «Форма - Пол и стены в грунте».
Расчётные сопротивления теплопередаче по зонам приведены в разделе «Основные расчётные формулы».
