Окно «Пол и стены в грунте» рассчитывает теплопотери через ограждения, соприкасающиеся с грунтом, по методике СП 50.13330.2024 (приложение Г, п. Г.7): пол — по зонам, стены подвала — по поясам. Окно открывается кнопкой «Пол и стены в грунте…» на экране «Описание помещений» для выбранного в дереве помещения.

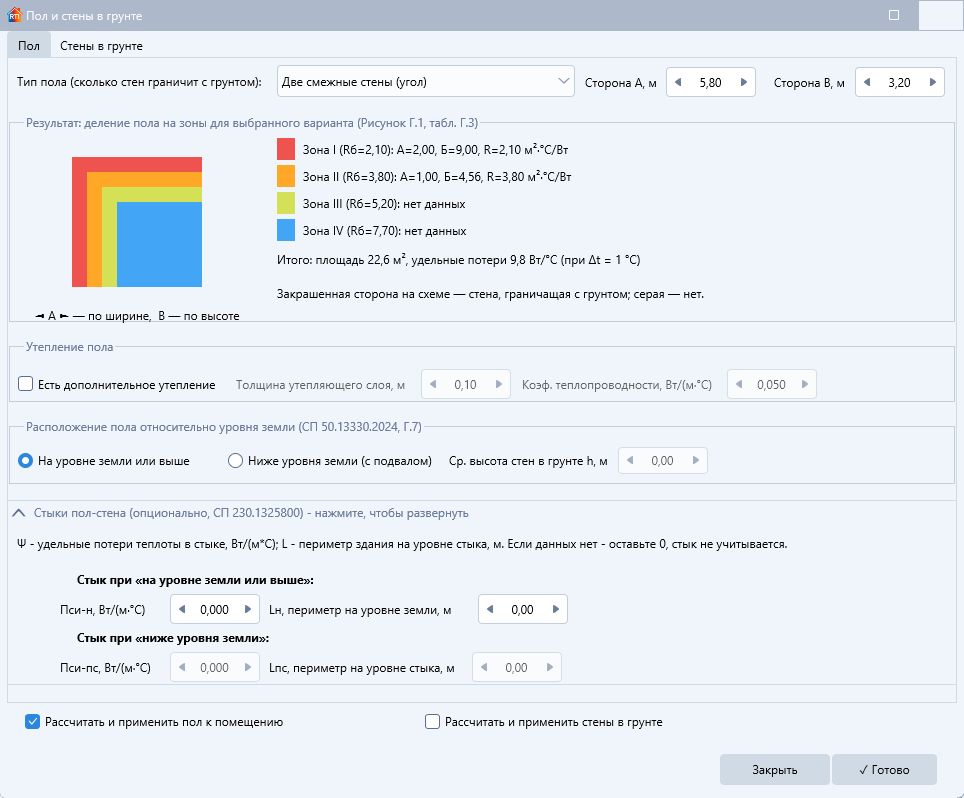

Вкладка «Пол»
На вкладке задаются геометрия и свойства пола, а внизу показывается схема деления на зоны и результат расчёта:
•Сторона A, Сторона B — размеры помещения в плане, м.
•Тип пола — сколько стен помещения граничит с грунтом: полный периметр (все стены), три стены, две смежные стены (угол), одна стена либо «Задать вручную». От выбора зависит, с каких сторон отсчитываются зоны; схема внизу показывает выбранный вариант.
•Утепление пола — при включённом флажке «Есть дополнительное утепление» задаются толщина утепляющего слоя и коэффициент теплопроводности.
•Расположение пола относительно уровня земли — «На уровне земли или выше» или «Ниже уровня земли (с подвалом)». Для подвала указывается средняя высота стен в грунте h: пол наращивается эффективной полосой шириной h/2 вдоль контура, и отсчёт зон начинается от неё (Рисунок Г.1).
•Стыки пол-стена (Ψ·L) — необязательный сворачиваемый блок (формула Г.15, данные по СП 230.1325800): удельные потери в стыке Ψ и периметр L. Если данных нет, оставьте нули — вклад стыка не учитывается.
•Задать вручную — если автоматическое деление не подходит, в этом режиме открывается панель ручного ввода размеров и сопротивления теплопередаче R по каждой из четырёх зон.
Результат: зоны I–IV с сопротивлением теплопередаче по таблице Г.3 (2,1 / 3,8 / 5,2 / 7,7 м²·°C/Вт).

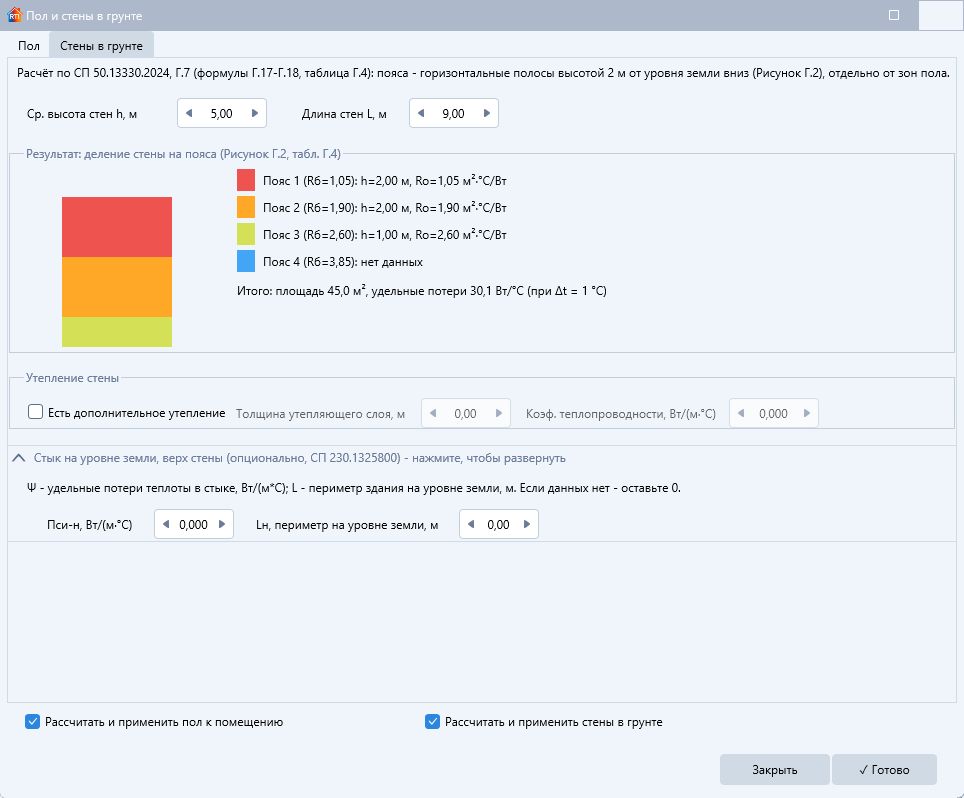

Вкладка «Стены в грунте»
Расчёт стен подвала отдельно от зон пола (формулы Г.17–Г.18, таблица Г.4):
•Ср. высота стен h, Длина стен L — по контуру, соприкасающемуся с грунтом, м.
•Утепление стены — задаётся так же, как утепление пола.
•Стык на уровне земли (верх стены) — необязательный блок (формула Г.17).
Стена делится на горизонтальные пояса высотой 2 м от уровня земли вниз (Рисунок Г.2); результат — пояса 1–4 с сопротивлением по таблице Г.4 (1,05 / 1,9 / 2,6 / 3,85 м²·°C/Вт).
Применение результата

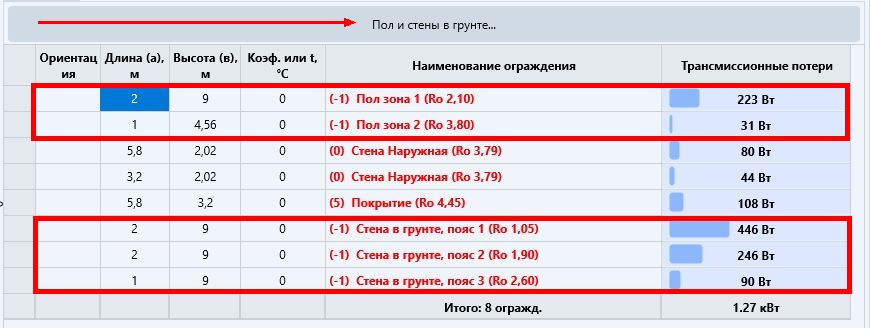

Внизу окна расположены флажки «Рассчитать и применить пол» и «Рассчитать и применить стены в грунте» и кнопка «Готово». По нажатию «Готово» отмеченные расчёты добавляются в таблицу ограждений выбранного помещения (зоны пола, пояса стен и, если заданы, стыки), после чего окно закрывается. Если помещению уже был назначен такой расчёт, соответствующий флажок включён по умолчанию, а повторное применение перезаписывает прежние зоны того же вида.
