Окно «RTI. Расчет воздухообмена» определяет расход приточного и вытяжного воздуха по помещениям здания — исходя из объёма помещения и заданной кратности воздухообмена.

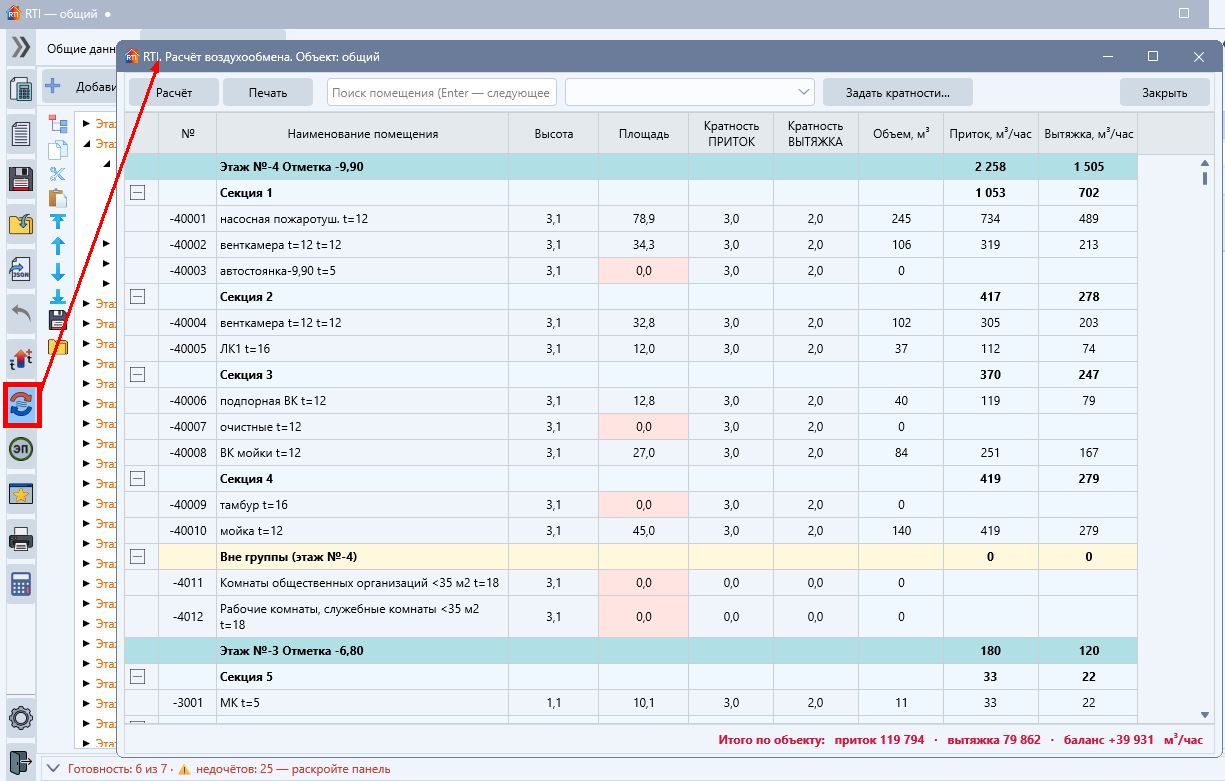

Вызов формы
Окно открывается кнопкой «Расчёт воздухообмена» на панели инструментов главного окна. Перед открытием программа пересчитывает высоты этажей и предупреждает о неправдоподобных значениях: объём помещения вычисляется через высоту этажа, поэтому от неё зависит весь расчёт.
Таблица помещений
Таблица повторяет структуру проекта: строки сгруппированы по этажам, внутри этажа — по группам (блокам) помещений. Помещения этажа, не входящие ни в одну группу, собираются в строку «Вне группы (этаж №N)». По каждой группе и каждому этажу выводится строка-итог с суммой притока и вытяжки.
Колонки таблицы:
•Номер и Наименование — помещения проекта;
•Высота, м — высота помещения (подставляется из высоты этажа);
•Площадь пола, м²;
•Кратность притока и Кратность вытяжки, 1/ч — задаются пользователем по нормам для данного типа помещения;
•Объём, м³ — вычисляется как Высота × Площадь пола;
•Приток, м³/ч — Объём × Кратность притока;
•Вытяжка, м³/ч — Объём × Кратность вытяжки.
Прямо в таблице можно редактировать наименование, высоту, площадь пола и обе кратности — изменения сохраняются в проекте. Объём, приток и вытяжка только вычисляются и не редактируются.
Отбор помещений
Над таблицей расположены средства отбора: поле поиска по наименованию помещения и список фильтра по этажу. Они помогают быстро найти нужные помещения в большом проекте.

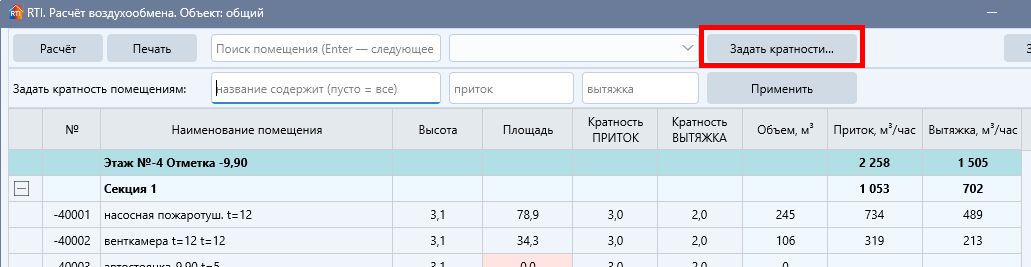

Массовое задание кратностей
Однотипным помещениям кратности удобно задать разом. Кнопка «Задать кратности…» открывает панель, в которой указываются:
1.Фильтр помещений — по какой части наименования отбирать (например, «кух»);
2.Кратность притока и Кратность вытяжки, 1/ч;
3.кнопка «Применить» проставляет указанные кратности всем отфильтрованным помещениям.
Кнопки окна
•Расчёт — пересчитывает объёмы, приток и вытяжку по всей таблице и обновляет итоги по группам и этажам.
•Печать — вывод результатов расчёта на печать.
•Закрыть — закрыть окно.
! Объём помещения считается через высоту этажа, поэтому перед расчётом убедитесь, что высоты этажей заданы верно (см. «Массовые операции над помещениями и этажами» — «Пересчитать высоты этажей по отметкам»).
