RTI - расчет потерь тепла помещениями здания

Команда «Экспорт в Поток» преобразует результаты расчёта теплопотерь RTI в расчётную схему системы отопления и сохраняет проект для программы Поток. В мастере можно проверить состав приборов, собрать стояки, ветви и магистрали, задать направление движения воды, длины и отводы участков и до сохранения убедиться, что от теплового пункта до каждого прибора существует полный замкнутый маршрут.



Правильный маршрут теплоносителя: тепловой пункт → подающая магистраль → подающая труба ветви → стояк → подводка к прибору → прибор → обратная подводка или продолжение однотрубного стояка → обратная труба ветви → обратная магистраль → тепловой пункт. Аксонометрия проверяет этот маршрут для каждого включённого прибора.



Что передаётся в Поток

RTI передаёт известные исходные данные и подготовленную топологию системы:

•название и адрес проекта, климатические сведения и барометрическое давление;

•тип системы, вид разводки, расчётные температуры подачи и обратки;

•состав стояков, ветвей и магистралей, порядок присоединения, организация движения воды и стороны врезок;

•заданные пользователем длины участков и количество отводов;

•для каждого прибора — тепловую нагрузку, температуру помещения, этаж, номер, наименование и тип помещения, площадь и высоту центра прибора над центром нагрева;

•в примечании — сведения о помещении, окнах и помещениях, нагрузка которых присоединена к этому прибору.

Тип и типоразмер отопительных приборов, диаметры труб, регулирующую и запорную арматуру, термостаты, располагаемый напор и другие параметры гидравлического расчёта выбирают в Потоке. Если длина участка оставлена равной 0,00 м, её также необходимо уточнить в Потоке. Полный состав данных для текущего проекта показан на вкладке «Сведения».



Перед началом работы

Выполните расчёт теплопотерь и проверьте нагрузки помещений.

Проверьте этажи, отметки, номера помещений и принадлежность помещений блокам или квартирам: эти данные участвуют в автоматической группировке.

Определите тип и принципиальную схему системы: двухтрубная, однотрубная или коллекторная; вертикальная или горизонтальная разводка.

Если уже известны трассы, подготовьте длины и количество отводов отдельно для подачи и обратки ветвей.



Как открыть мастер

В окне «Результаты расчёта» нажмите «Экспорт» и выберите «В Поток — система отопления…». Если в результатах нет помещений, программа сообщит, что экспортировать нечего.



Основные параметры системы

Верхняя часть формы задаёт общие параметры. После изменения типа системы, разводки или группировки проверьте состав стояков и ветвей повторно.

•Система — двухтрубная, однотрубная или коллекторная.

•Разводка — вертикальная, когда приборы разных этажей объединяются в стояки, или горизонтальная, когда приборы объединяются в поэтажные либо поквартирные ветви. У коллекторной системы разводка всегда горизонтальная.

•Группировка — для горизонтальной разводки: ветвь на этаж или ветвь на блок (квартиру).

•Организация — организация движения воды внутри стояка. Она доступна пользователю только для вертикального двухтрубного стояка: «Встречное» или «Попутное». Для горизонтальной системы движение задаётся отдельно у каждой ветви. В однотрубном стояке движение всегда проточное, последовательное; в коллекторной системе — лучевое.

•Подача — для вертикальной разводки направление горячей воды: вверх (подача снизу) или вниз (подача сверху). Это независимый параметр, не связанный с выбором встречного или попутного движения. Для горизонтальной и коллекторной схем направление фиксировано — горизонтально вправо.

•Подключений на один коллектор — число доступных колец на одной гребёнке; показывается только для коллекторной системы.

•Подача, °C и Обратка, °C — расчётные температуры теплоносителя. Температура обратки должна быть ниже температуры подачи.



Три уровня организации движения воды

Чтобы схема не получилась противоречивой, различайте движение в стояке, ветви и магистрали.

•Стояк подводит воду к приборам. В двухтрубном стояке есть подающая труба к приборам и обратная труба от приборов; пользователь может выбрать встречное или попутное движение. В однотрубном стояке вода проходит последовательно от прибора к прибору по одной трубе, частично через замыкающий участок, после последнего прибора возвращается в ветвь; направление исправляется программой автоматически и вручную не переключается.

•Ветвь — пара труб, подающая и обратная, которая соединяет несколько стояков (иногда один), подводит к ним воду и забирает её обратно. Для каждой ветви пользователь выбирает тупиковое, то есть встречное, или попутное движение.

•Магистраль подводит воду от теплового пункта к ветвям или к другим сборным магистралям. Направление на её участках определяется топологией соседних соединений автоматически и отдельно пользователем не задаётся.

Встречное, или тупиковое, движение означает, что вода в подающей и обратной трубах движется навстречу друг другу. При попутном движении подача и обратка направлены в одну сторону; это схема с попутным движением, или петля Тихельмана.



Автоматическая группировка и слабые нагрузки

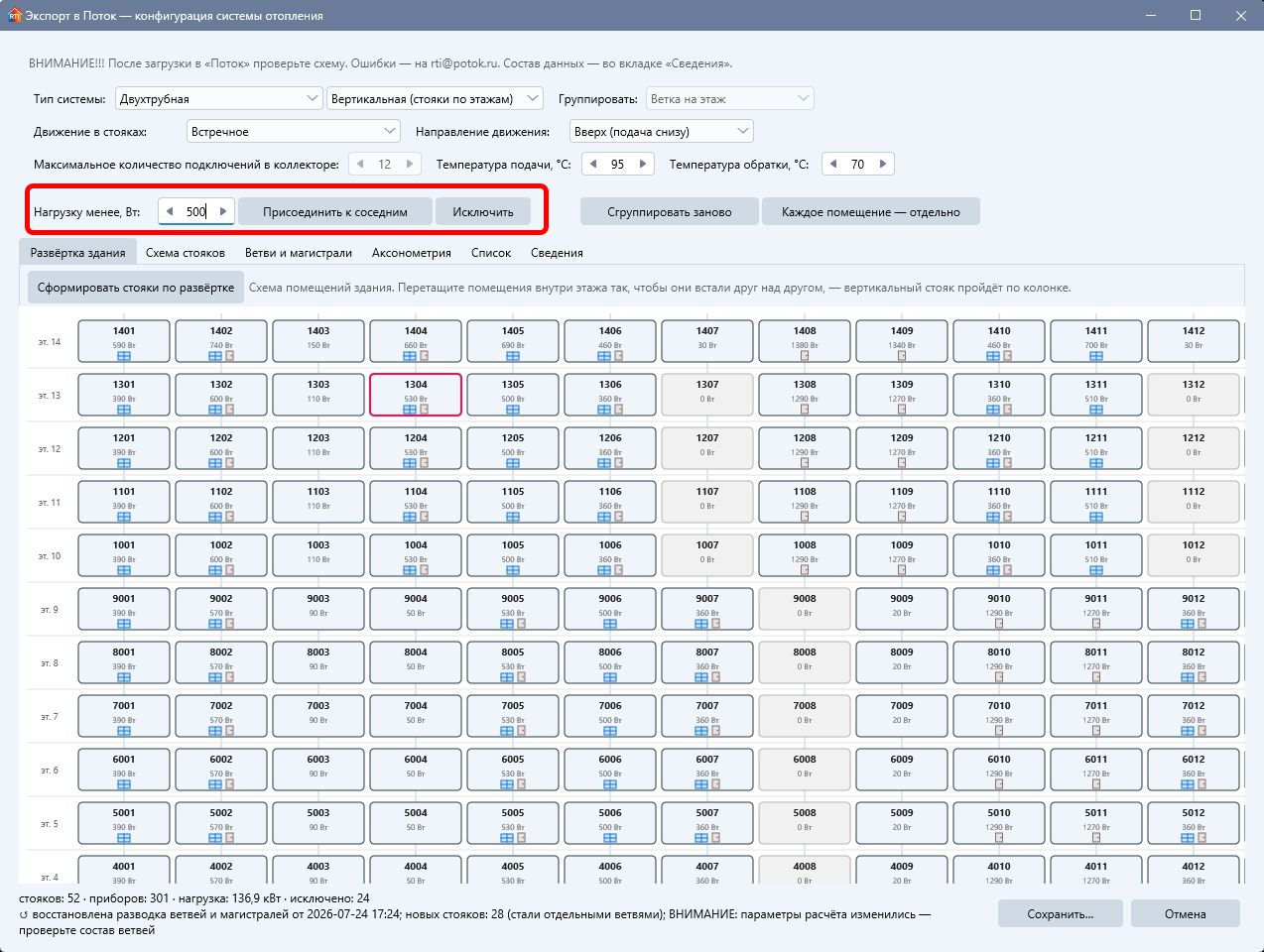

При первом открытии мастер формирует систему автоматически. В вертикальной разводке помещения разных этажей объединяются по расположению и номерам; в горизонтальной и коллекторной — по этажу или блоку. Помещения без нагрузки в экспорт не включаются.

•Пересобрать систему — повторить автоматическую группировку. Ручная компоновка будет заменена.

•Разделить все помещения — создать отдельный стояк или группу для каждого помещения.

•Нагрузка менее, Вт — порог для маломощных помещений. «Присоединить к соседнему» добавляет их нагрузку к прибору соседнего помещения на том же этаже и в том же блоке. «Исключить из экспорта» удаляет их нагрузку из будущего проекта Потока.

Присоединение к соседнему предпочтительнее простого исключения: теплопотери помещения сохраняются в расчётной нагрузке. Присоединённые помещения отображаются под прибором-хозяином в «Списке» и записываются в его примечание. Если подходящий сосед не найден, помещение можно присоединить вручную через контекстное меню.



Вкладка «Развёртка здания»

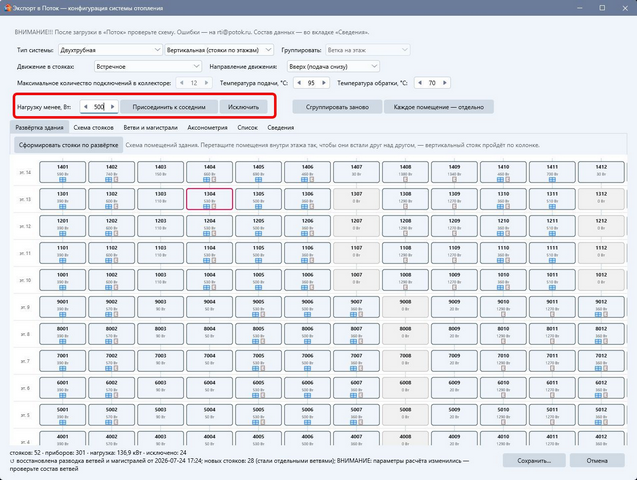

Развёртка показывает этажи строками, а помещения — блоками. Она нужна для точной сборки вертикальных стояков, особенно если номера помещений на разных этажах не отражают их фактическое положение.

    Перетащите помещения внутри этажа так, чтобы помещения, расположенные друг над другом, оказались в одной колонке.

Проверьте место вставки по подсветке и повторите операцию для всех этажей.

Нажмите «Сформировать стояки по развёртке». Стояки будут собраны по колонкам.



Вкладка «Схема стояков»

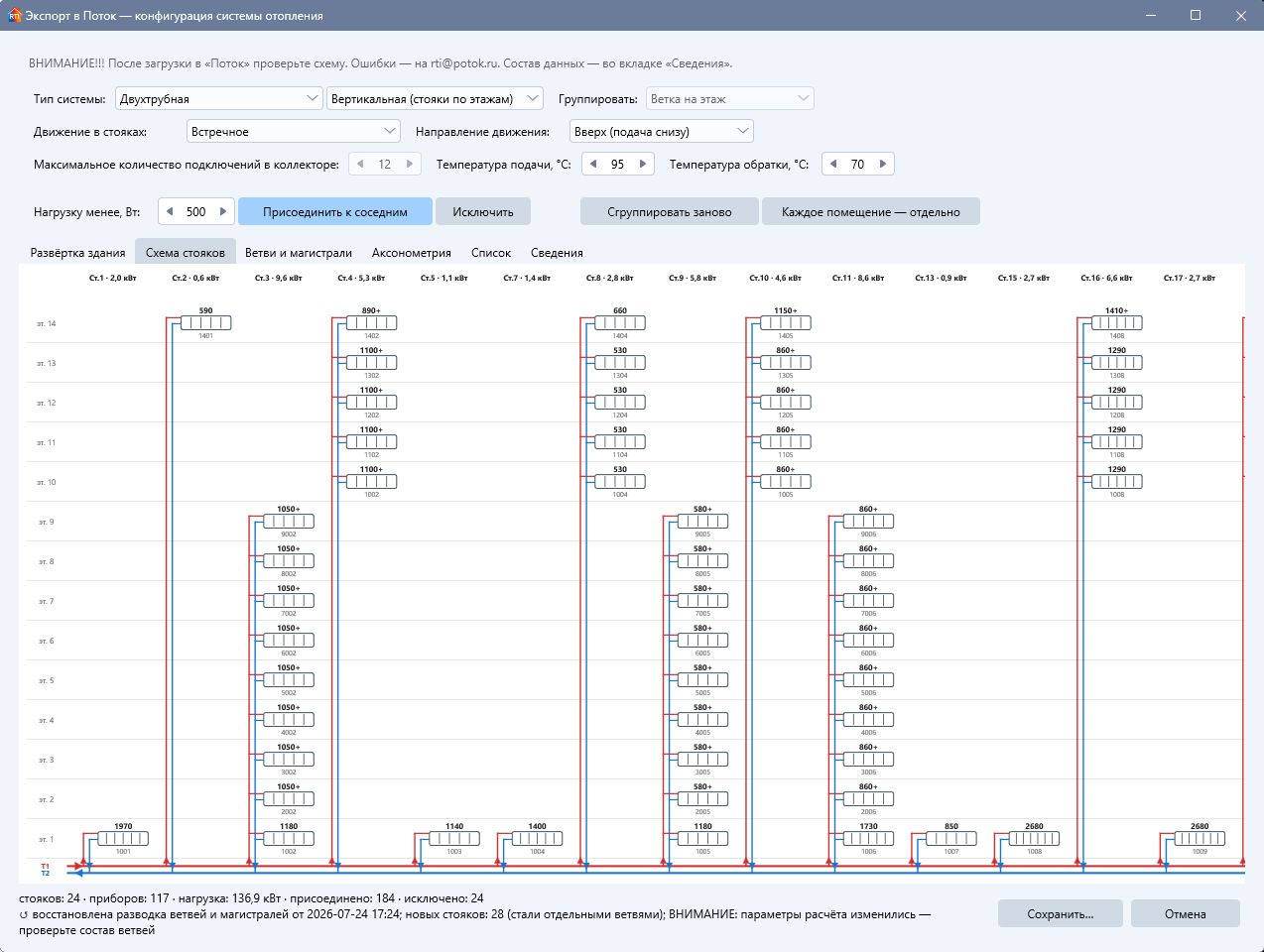

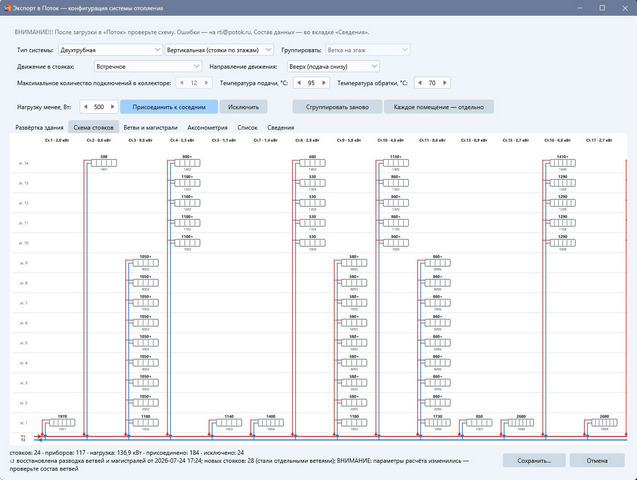

Схема стояков показывает расчётное соединение приборов: подача обозначена красным, обратка — синим, стрелки показывают направление воды. У прибора отображаются его помещение и тепловая нагрузка; условное число секций увеличивается вместе с нагрузкой и не является подобранным типоразмером радиатора.

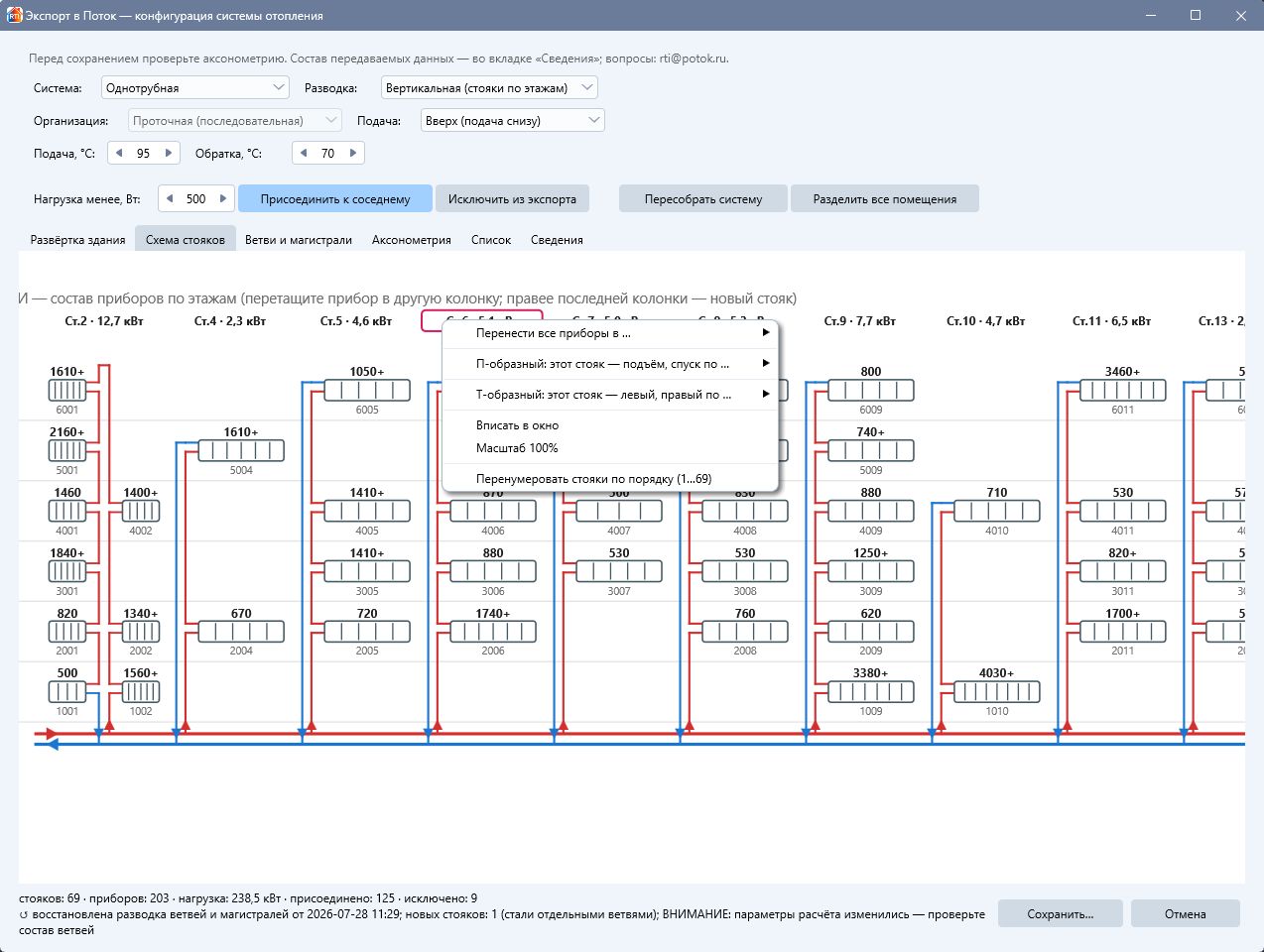

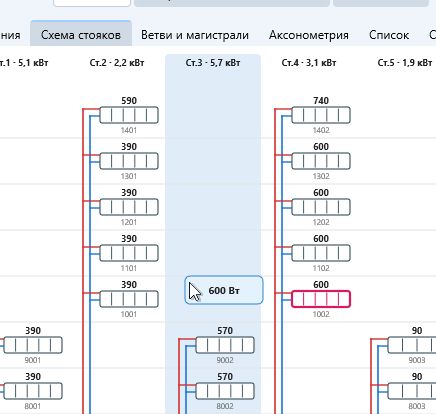

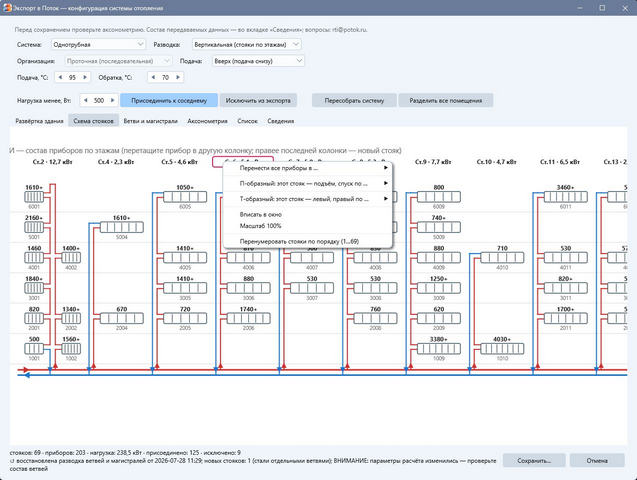

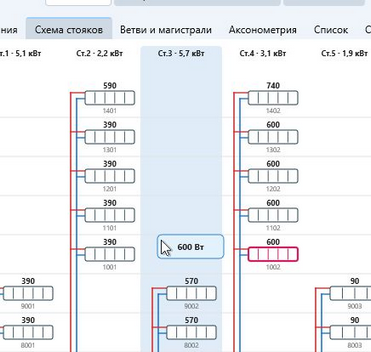

Прибор можно перетащить в другой или новый стояк. Контекстное меню позволяет перенести прибор, перенести весь стояк, разделить нагрузку помещения на два прибора, изменить последовательность в горизонтальной группе, исключить помещение или вернуть его в экспорт. После переносов могут остаться пропуски в номерах; командой контекстного меню можно перенумеровать стояки. Номер ветви соответствует номеру первого стояка в ней, поэтому при перенумерации изменятся и обозначения ветвей и участков.





Вкладка «Ветви и магистрали»

На этой вкладке задаётся топология между тепловым пунктом и стояками. В верхней части находятся карточки ветвей, в нижней — дерево участков магистралей. Для коллекторной системы вкладка скрыта: каждый прибор подключается к коллектору отдельным кольцом.

Карточка ветви содержит её номер, тип движения, суммарную нагрузку и стояки в порядке хода воды. Короткая стрелка перед каждым стояком соответствует отдельному участку ветви:

•первый участок — от врезки ветви в магистраль до первого стояка;

•следующие участки — от предыдущего стояка до очередного.

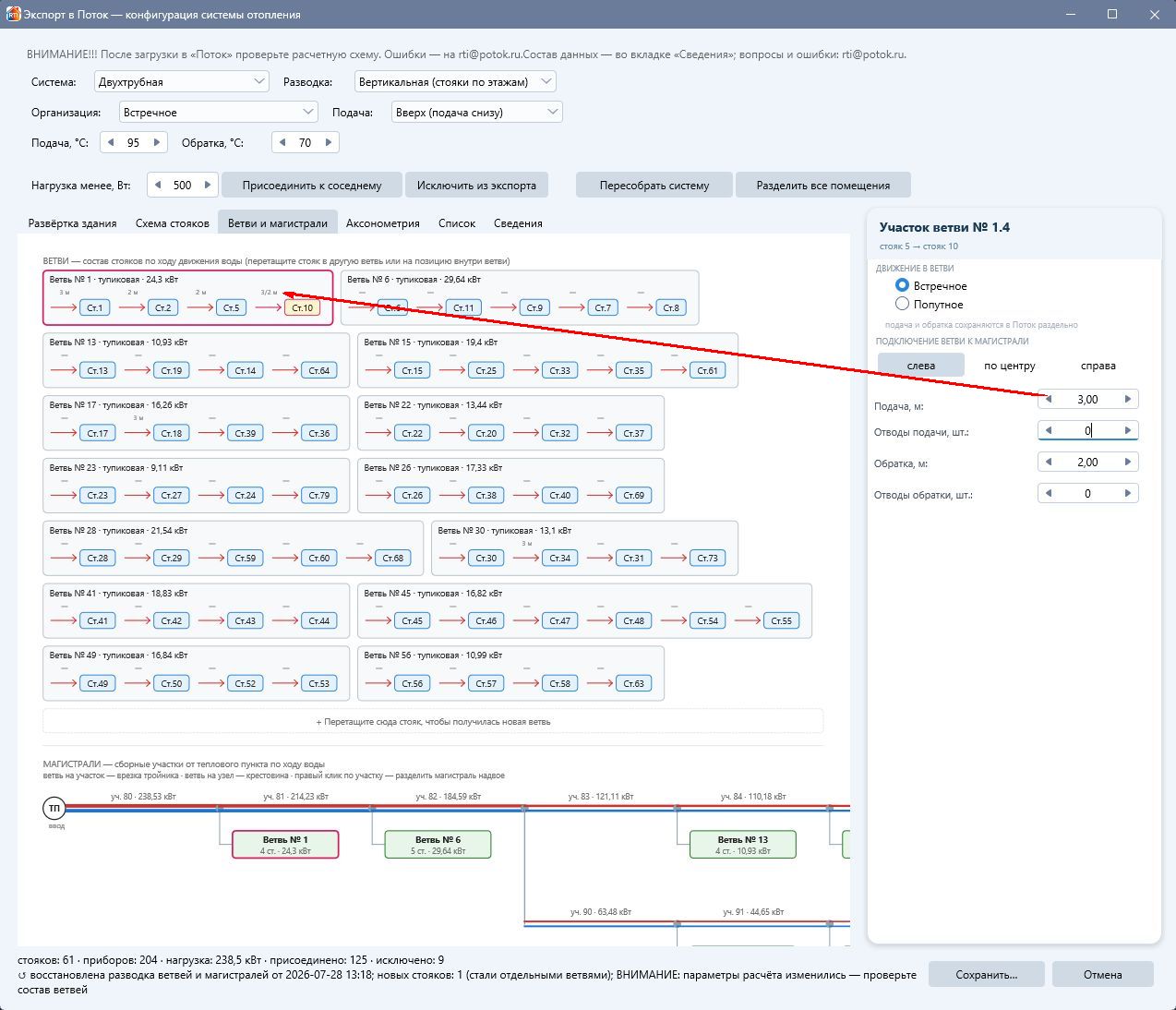

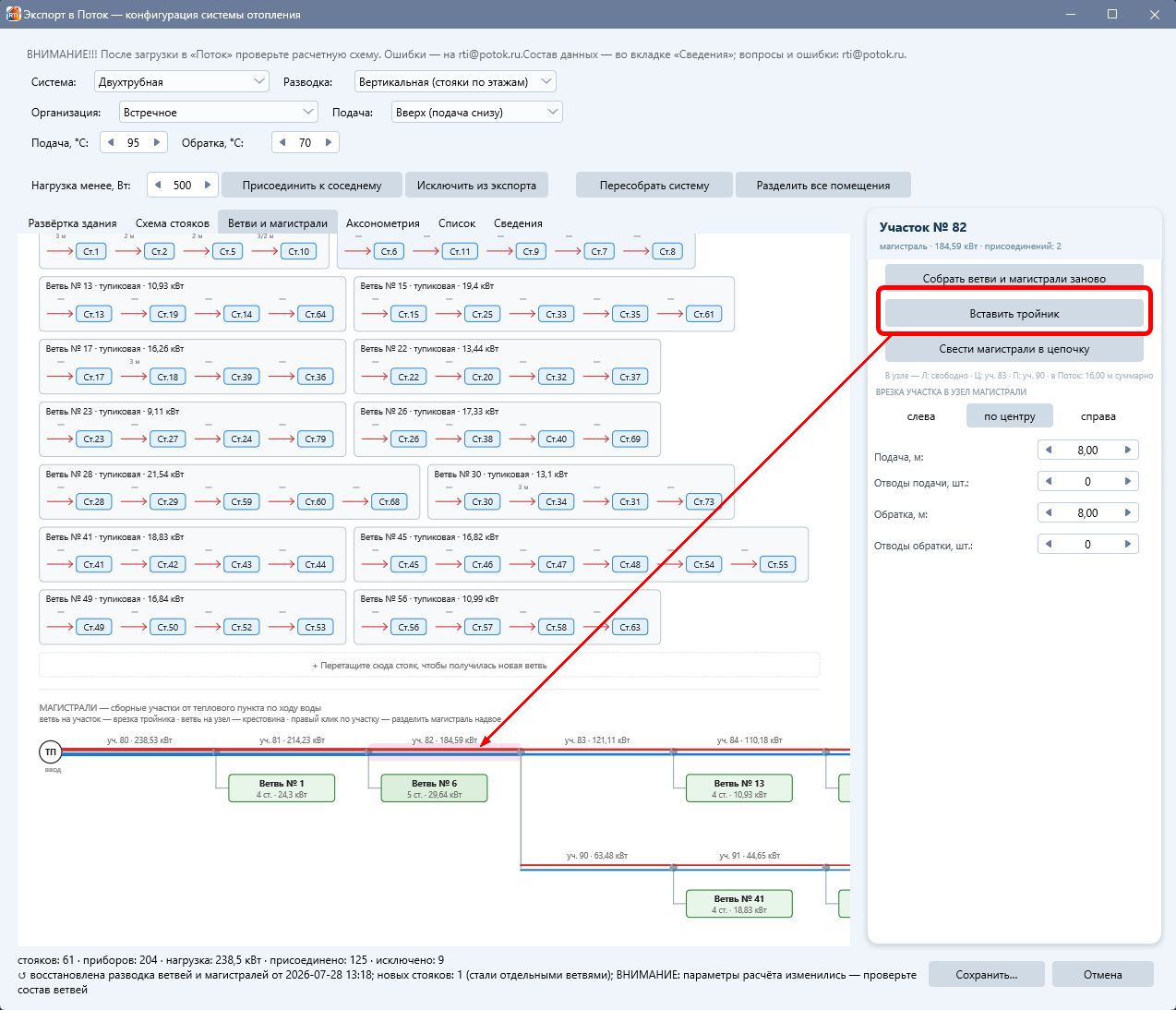

Нажмите стрелку или стояк, чтобы выбрать соответствующий участок. Справа появятся поля «Подача, м», «Отводы подачи», «Обратка, м» и «Отводы обратки». Длины и отводы сохраняются в Поток раздельно для подающей и обратной труб, хотя на схеме это единый участок ветви. Над стрелкой показываются введённые длины; пустой участок со значениями 0 м / 0 в карточке не подписывается, чтобы не перегружать схему.

Стояки можно перетаскивать между ветвями, менять их порядок внутри ветви или сбрасывать в область новой ветви. Весь прямоугольник ветви можно перетащить на участок или узел магистрали. Если в узле уже три присоединения, новая ветвь в него не помещается: сбросьте её на участок, и программа создаст дополнительный тройник.

Для подключённой ветви выберите сторону врезки: слева, по центру или справа. Это определяет положение ответвления на схеме и передаётся в Поток. Здесь же задаётся движение всей ветви — «Тупиковое» или «Попутное». Выбор действует на ветвь целиком, а не только на выделенный участок.

Участки магистрали выбираются щелчком в нижней схеме. Для них задаются общая длина участка, количество отводов 90° и сторона врезки дочернего участка в родительский узел. Корневой участок идёт прямо от теплового пункта, поэтому стороны врезки у него нет. Магистраль можно разделить на две сборные магистрали либо снова свести в одну цепочку тройников. При разделении состав ветвей сохраняется, меняется только дерево магистралей.

Команда «Собрать ветви и магистрали заново» возвращает исходную компоновку: каждый стояк становится отдельной ветвью, а ветви соединяются цепочкой тройников. Текущая ручная разводка при этом теряется.







Вкладка «Аксонометрия»

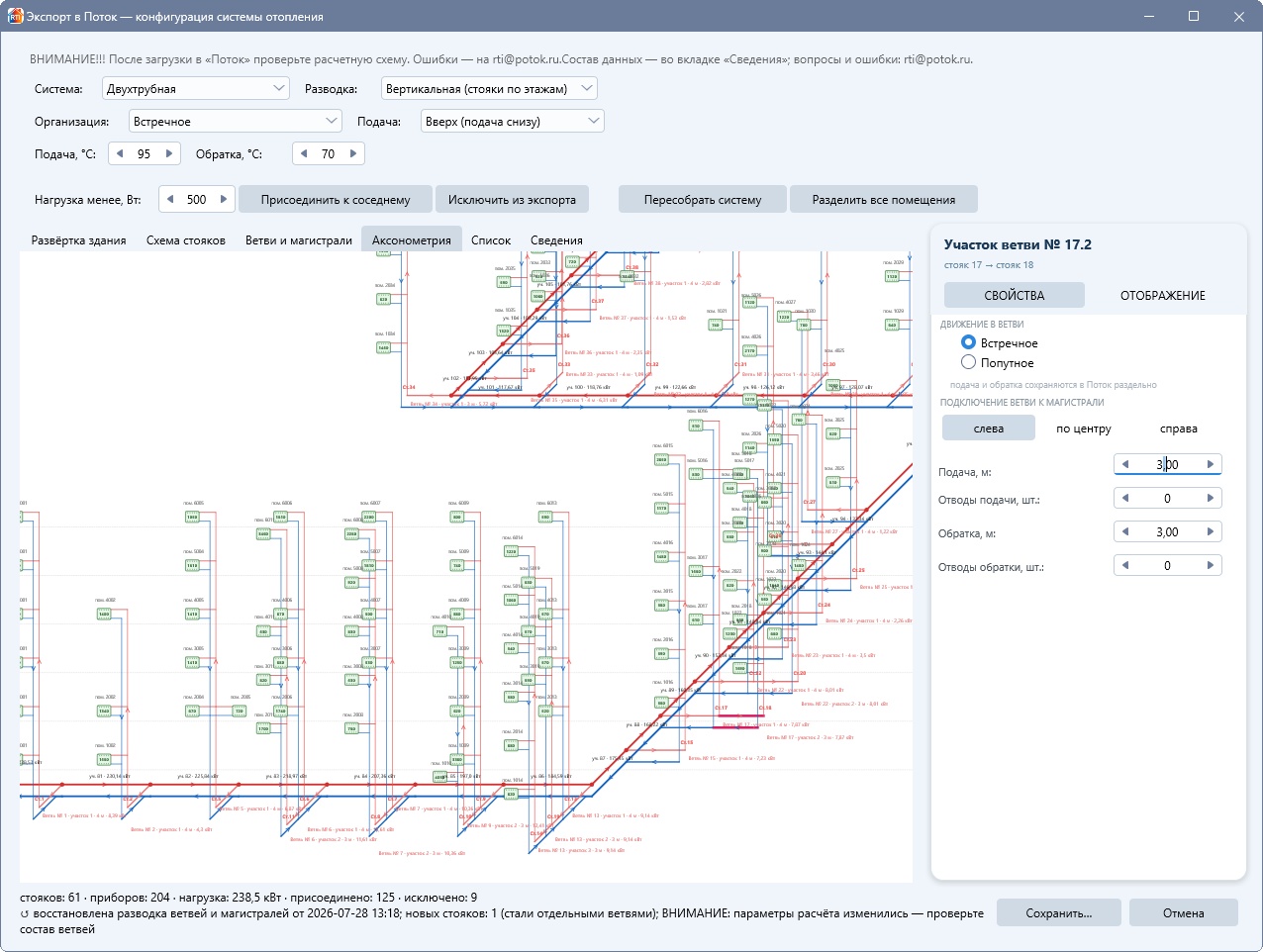

Аксонометрия — итоговая пространственная проверочная схема. Красным показана подача, синим — обратка, зелёным — приборы. Стрелки на трубах показывают расчётное направление движения воды. Это принципиальная схема, а не строительный чертёж в масштабе: расстояние на экране не заменяет введённую длину участка.

•Выбор элемента — нажмите магистраль, ветвь, участок ветви, стояк или прибор. Выбранный объект подсветится, а справа откроется его карточка.

•Участок ветви — одновременно подсвечиваются подающая и обратная трубы, потому что пользователь задаёт один логический участок. В карточке при этом остаются отдельные поля длины и отводов подачи и обратки, как требует формат Потока.

•Свойства — режим карточки для изменения длины, отводов, стороны присоединения и других свойств выбранного элемента. При выборе любого участка ветви можно также переключить движение всей принадлежащей ему ветви между тупиковым и попутным.

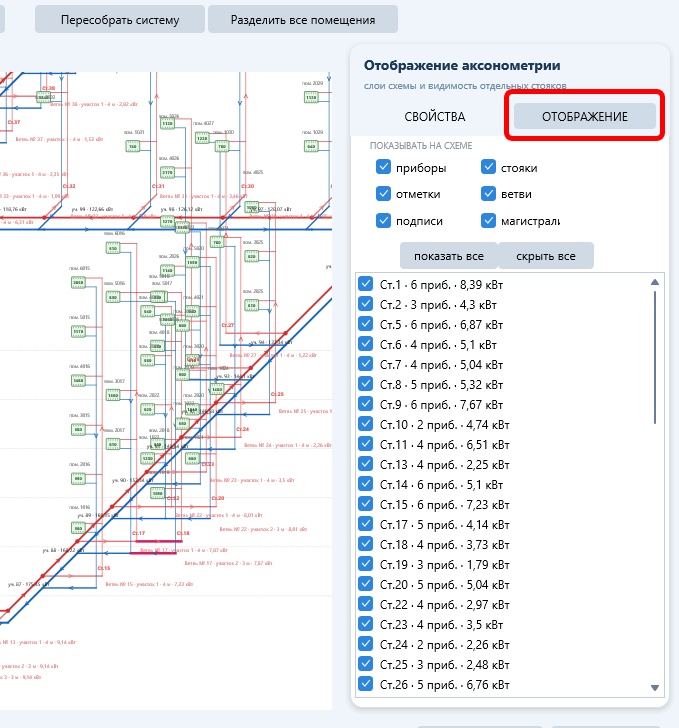

•Отображение — отдельный режим карточки, чтобы панель не была перегружена. Здесь включаются и выключаются приборы, отметки, подписи, стояки, ветви и магистрали.

•Список стояков —  (на вкладке Отображение) выбор строки подсвечивает стояк; галочка управляет его видимостью. Кнопки «показать все» и «скрыть все» изменяют видимость всех стояков.

•Навигация — колесо мыши изменяет масштаб, перетаскивание свободного места перемещает схему; в контекстном меню доступны «Вписать в окно» и «Масштаб 100%».









Проверка движения теплоносителя и конфликтные места

Программа анализирует не только направление отдельного участка, а полный путь до каждого прибора и обратно. Проверяется движение от теплового пункта по подающей магистрали, ветви, стояку и подводке, прохождение через прибор и возврат по обратной части системы.

Нарушение отмечается оранжевым знаком «!». Нажмите на знак или отмеченный участок: в правой панели появятся название элемента, причина нарушения и координаты точки. Если скрыть стояк, ветвь или другой слой, принадлежащий ему маркер также скрывается; поэтому для общей проверки сначала включите все слои и осмотрите все стояки.

•проверьте, подключена ли ветвь к магистрали;

•проверьте направление подачи вверх или вниз в вертикальной системе;

•для двухтрубного стояка проверьте встречную или попутную организацию;

•для ветви проверьте тупиковое или попутное движение;

•убедитесь, что подающая и обратная части соединены с правильными трубами магистрали и что ветвь не заканчивается тупиком без обратного пути.

В однотрубном стояке пользователь не меняет встречное или попутное движение: программа принудительно строит последовательный ход воды и исправляет направление автоматически. Если конфликт остаётся, ищите его в подключении ветви, магистрали, направлении вертикальной подачи или составе приборов.



Вкладки «Список» и «Сведения»

•Список показывает дерево «стояк → приборы», нагрузку и сведения о помещениях. Присоединённые слабые помещения показаны дочерними строками у прибора-хозяина. Здесь же находятся исключённые помещения, которые можно вернуть в экспорт.

•Сведения содержит контрольный протокол: данные проекта и климата, параметры системы, количество приборов и стояков, диапазон высот, состав ветвей и магистралей, число участков с заданными длинами, неподключённые ветви, перегруженные коллекторы и обнаруженные нарушения хода воды. Ниже перечислено, что потребуется подобрать или дополнить уже в Потоке.



Особенности разных систем

•Двухтрубная — каждый прибор получает воду из подающей трубы и отдаёт её в обратную. Для вертикального стояка доступны встречная и попутная организация; направление подачи вверх или вниз задаётся отдельно. Для каждой ветви независимо выбирается тупиковое или попутное движение.

•Однотрубная — приборы включены последовательно в одну циркуляционную линию; часть расхода может проходить через замыкающий участок. После последнего прибора вода возвращается в обратную трубу ветви. Организация движения стояка фиксирована программой.

•П-образный однотрубный стояк — при нижней подаче два стояка можно объединить: один будет подъёмной, второй — опускной частью. Используйте команду контекстного меню «П-образный: этот стояк — подъём, спуск по …» и затем проверьте стрелки на аксонометрии.

•Коллекторная — каждый прибор соединён с коллектором отдельным подающим и обратным лучом. Приборы автоматически распределяются по коллекторам с учётом заданного числа подключений. После ручных переносов перегруженный коллектор помечается числом колец сверх доступных мест.





Высота приборов и гравитационная составляющая

Для каждого прибора вычисляется высота его центра над центром нагрева, необходимая Потоку для учёта естественного давления. Расчёт выполняется по отметкам этажей RTI; центр нагрева принимается ниже пола самого нижнего этажа. Диапазон полученных высот показан на вкладке «Сведения». После открытия файла при необходимости уточните значения в таблице стояков Потока.



Сохранение и предупреждения

В нижней строке формы показаны количество стояков и приборов, суммарная нагрузка, число присоединённых и исключённых помещений и состояние ветвей. Нажмите «Сохранить…» и укажите имя проекта Потока.

Перед записью программа выполняет дополнительные проверки:

•если все помещения исключены, сохранение невозможно;

•если обратка не холоднее подачи, потребуется подтвердить продолжение;

•если исключённые помещения имеют нагрузку, программа предупреждает, что эта нагрузка не попадёт в Поток;

•если коллектор перегружен, можно вернуться к компоновке либо сохранить с предупреждением;

•ветви, оставшиеся без подключения к магистрали, при сохранении автоматически присоединяются в конец магистрали; после сообщения обязательно проверьте результат.

Поток рассчитывает один коллектор за раз. Если в RTI сформировано несколько коллекторов, мастер создаст набор файлов — по одному коллектору в каждом — и покажет их список. Эти файлы нужно рассчитать в Потоке отдельно, затем свести результаты в общую систему.



Сохранение ручной компоновки

Состав ветвей, магистралей, длины и отводы сохраняются рядом с проектом RTI и восстанавливаются при следующем открытии мастера, даже если окно было закрыто кнопкой «Отмена». Если после сохранения компоновки изменились параметры расчёта или состав помещений, программа сообщает, что восстановлена прежняя разводка, и просит проверить стояки и ветви. При существенных изменениях безопаснее выполнить «Пересобрать систему» или «Собрать ветви и магистрали заново», а затем снова проверить аксонометрию.



Что проверить после открытия в Потоке

Состав стояков, ветвей, приборов и соответствие суммарной нагрузки RTI.

Расчётные температуры и направление движения воды.

Все участки с длиной 0,00 м и неизвестным количеством местных сопротивлений.

Типы и типоразмеры отопительных приборов, диаметры труб, арматуру и термостаты.

Располагаемый напор, ограничения скорости и остальные настройки гидравлического расчёта.

Примечания приборов с присоединёнными помещениями и все предупреждения, показанные при сохранении.



Рекомендуемый порядок работы

Выберите тип системы, разводку, организацию, направление подачи и температуры.

На «Развёртке здания» выровняйте помещения и сформируйте вертикальные стояки.

На «Схеме стояков» проверьте приборы, нагрузки, состав и последовательность.

Решите, как учитывать слабые помещения: присоединить нагрузку к соседним или исключить.

На «Ветвях и магистралях» соберите топологию, задайте движение ветвей, стороны врезок, длины и отводы.

На «Аксонометрии» включите все слои и стояки, проследите стрелки и устраните все доступные маркеры нарушения хода воды.

Проверьте «Список» и контрольный протокол на вкладке «Сведения».

Сохраните проект, внимательно прочитайте предупреждения и выполните окончательную проверку и корректировку в программе Потоке.
