Состав ограждений помещения |
Прокрутить Предыдущий Верхний Следующий Больше |
Когда в дереве выбрано помещение, в таблице справа перечисляются его ограждения. Ниже описаны графы этой таблицы. Работа с самим деревом и панелью помещения описана в разделе «Описание помещений».

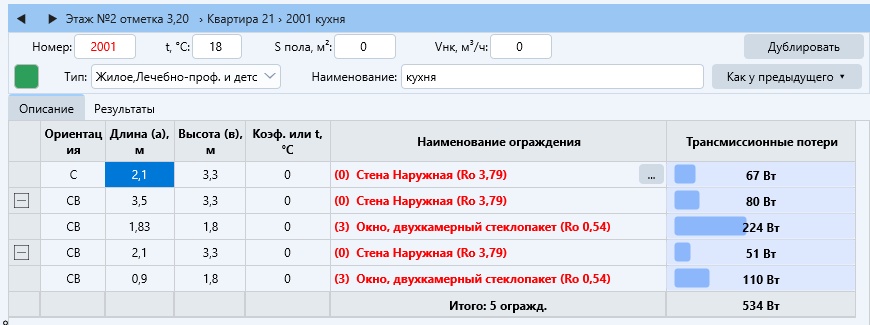

рис. 1. Таблица описания ограждений
Ориентация
Выбирается из выпадающего списка и указывает ориентацию наружного ограждения относительно сторон света (например, СВ — северо-восток).
Для внутренних ограждений, полов и потолков — не заполняется.
Для типовых проектов можно указать «Н» (не ориентировано).
Размеры (Длина, Высота / Глубина / Ширина)
•Указываются в метрах.
•Если в одну графу введена площадь, в другую вводится значение «1».
•Для стыков панелей — длина (м) и «0» во второй графе.
t, °C для смежного помещения или Коэф. n.
Коэффициент n принимается по СНиП 23-02-2003* », таблица 5.
•Значения ≤ 1 — коэффициент наружной поверхности - в случае, когда неизвестна температура смежного помещения.
•Значения > 1 — температура воздуха смежного помещения, t °C.
Потери тепла через внутренние ограждения можно не учитывать, если разность температур ≤ 3 °C.
Наименование ограждения
Изменяется нажатием кнопки в соответствующей ячейке таблицы.
Трансмиссионные потери
При вводе данных программа автоматически выполняет предварительный расчёт трансмиссионных потерь тепла через ограждения.
Результаты отображаются в колонке «Трансмиссионные потери».

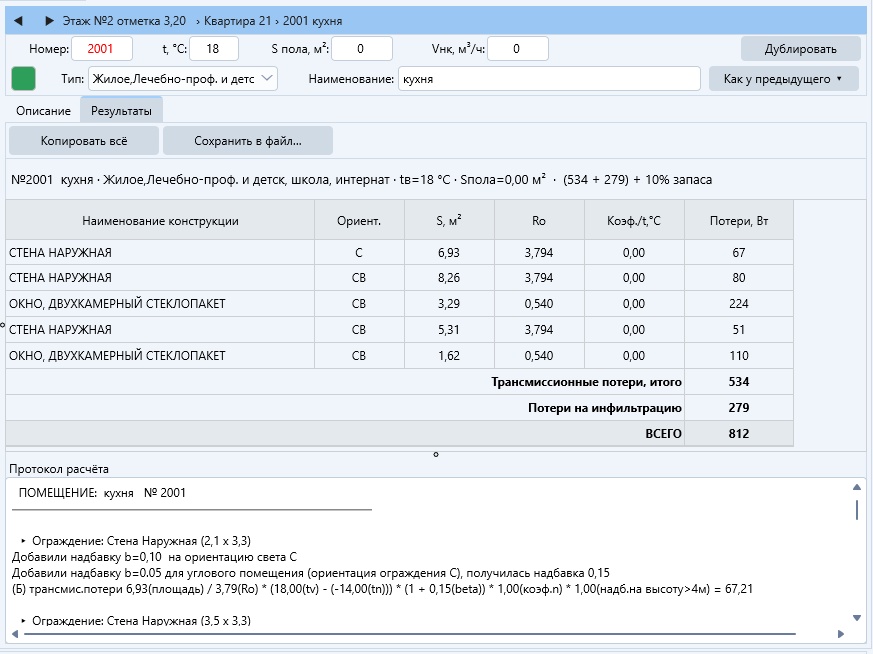

рис. 2. Предварительные результаты и протокол
