Ниже приведена рекомендуемая последовательность действий для расчёта потерь тепла помещениями здания.
Исходные данные вводятся по вкладкам главного окна слева направо: «Общие данные» → «Характеристика ограждений» → «Описание помещений». Придерживайтесь этого порядка.
Шаг 1. Общие данные
Заполните все поля на вкладке «Общие данные»: характеристику здания, климатические данные и условия расчёта. Вводите информацию внимательно, в точном соответствии с рекомендациями из раздела справки «Общие данные».

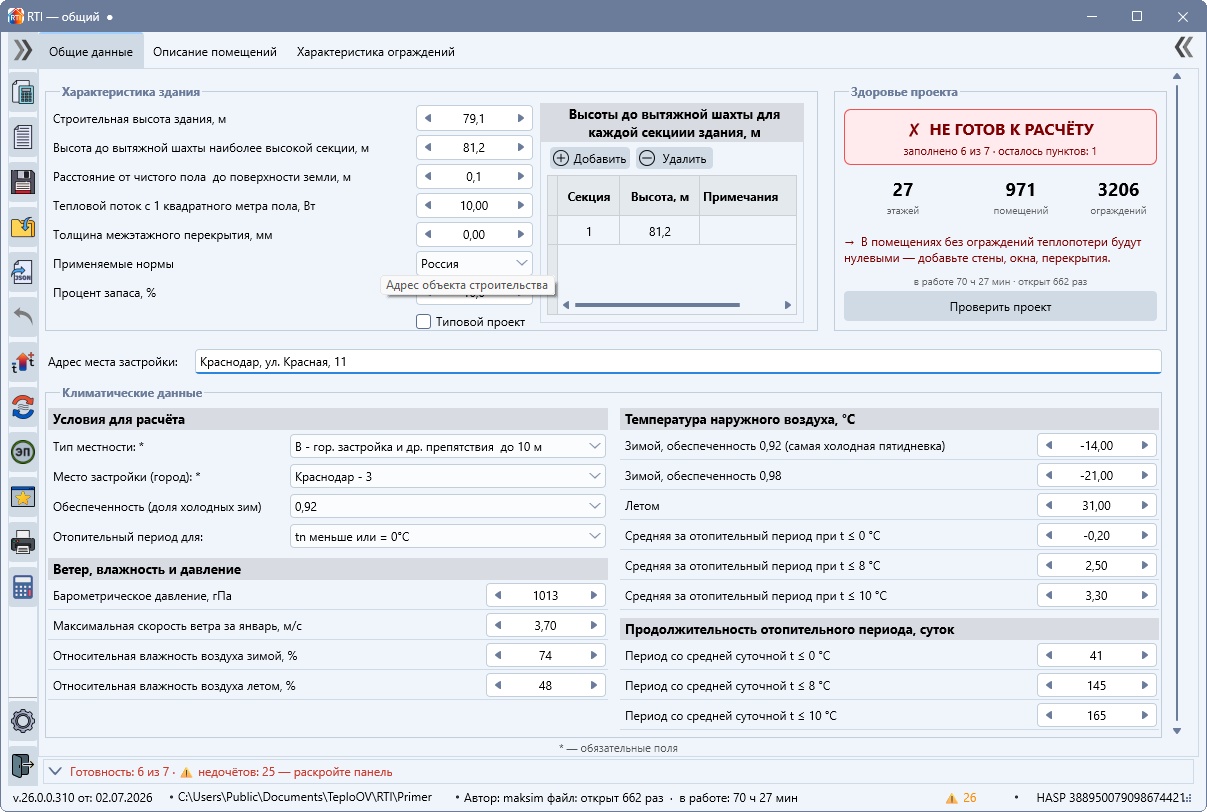

рис. 1. Вкладка «Общие данные»
Контроль готовности проекта
Справа на вкладке «Общие данные» расположен виджет «Здоровье проекта», а внизу окна — сворачиваемая панель проверки. Они показывают, что уже заполнено и чего не хватает для расчёта, отображают состояние «ГОТОВ / НЕ ГОТОВ К РАСЧЁТУ» и по щелчку переводят к незаполненному полю или элементу дерева. Пользуйтесь ими как чек-листом по ходу ввода данных. Подробно эта панель описана в разделе «Общие данные».

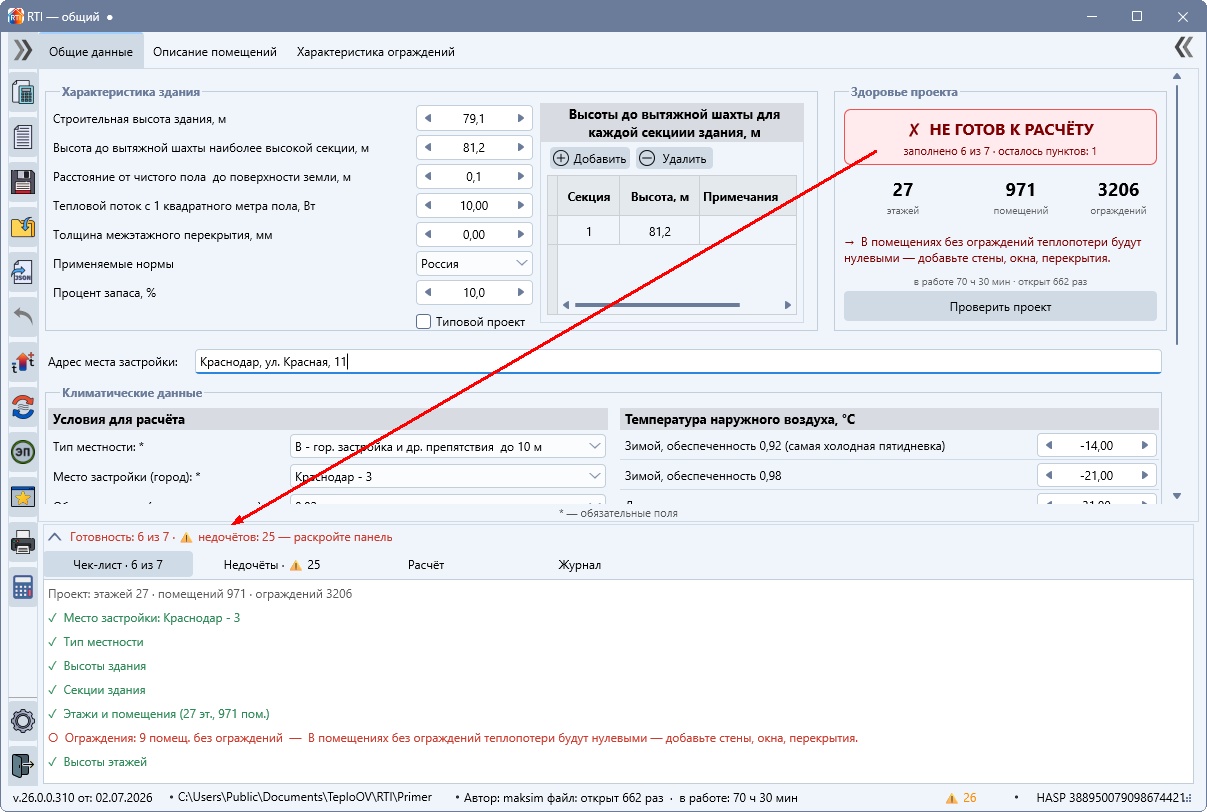

рис. 2. «Здоровье проекта» и панель проверки готовности
Шаг 2. Характеристика ограждений
Опишите однотипные ограждения здания (стены, двери, окна и т. д.) на вкладке «Характеристика ограждений». Для каждого элемента укажите сопротивление теплопередаче, а при расчёте с учётом потерь тепла на инфильтрацию — сопротивление воздухопроницаемости.
Для проёмов (дверей, окон и т. п.) рекомендуется сразу задать длину и высоту — при описании помещений программа автоматически применит эти размеры, что избавит от повторного ввода.
Созданные здесь ограждения затем выбираются из готовой таблицы при формировании структуры здания.
! Подробнее о заполнении таблицы «Характеристика ограждений» см. в соответствующем разделе справки.

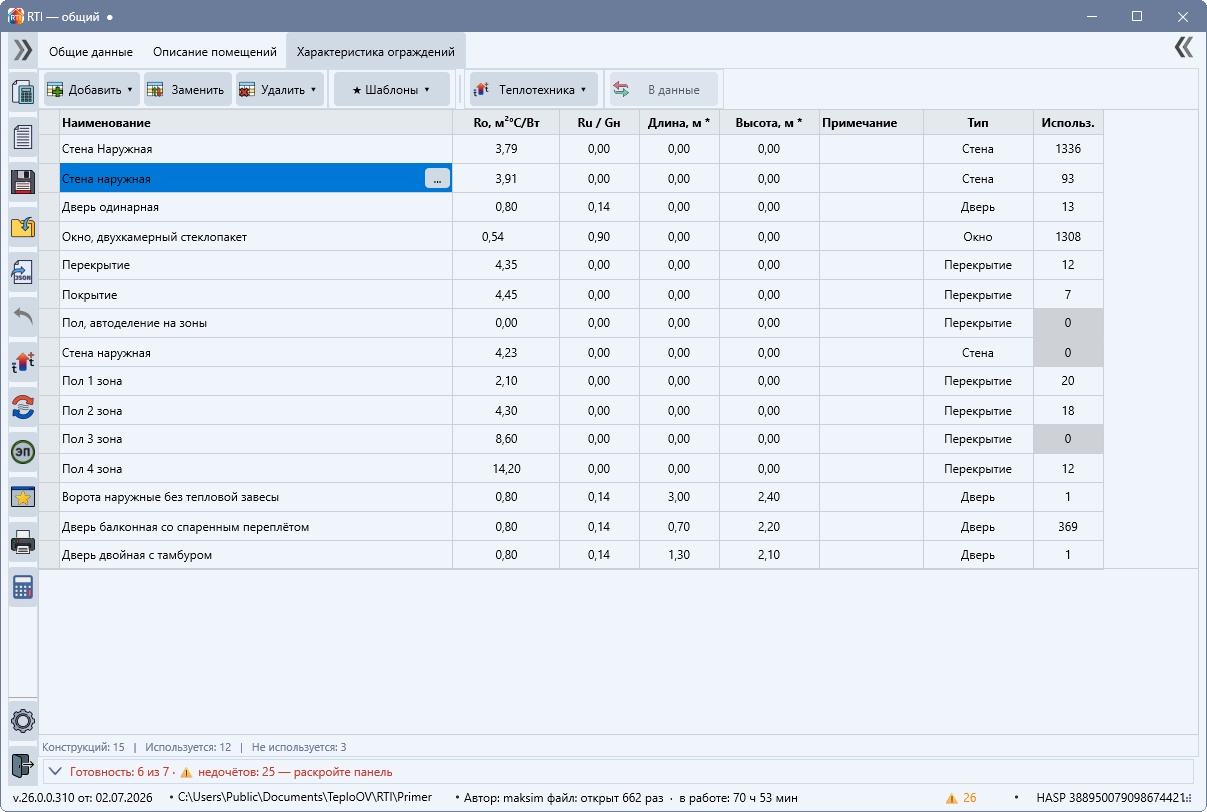

рис. 3. Вкладка «Характеристика ограждений»
Шаг 3. Описание помещений
Сформируйте структуру здания на вкладке «Описание помещений». В древовидной структуре поэтапно добавляйте и описывайте:
•этажи;
•группы помещений (при необходимости);
•помещения на каждом этаже или в каждой группе;
•ограждения внутри помещений.
Таким образом структура здания детализируется по уровням. Однотипные элементы дерева (этаж, помещение, ограждение) можно копировать и вставлять вместе со всеми вложенными элементами.
! Подробная информация по работе с вкладкой «Описание помещений» приведена в соответствующем разделе справки.

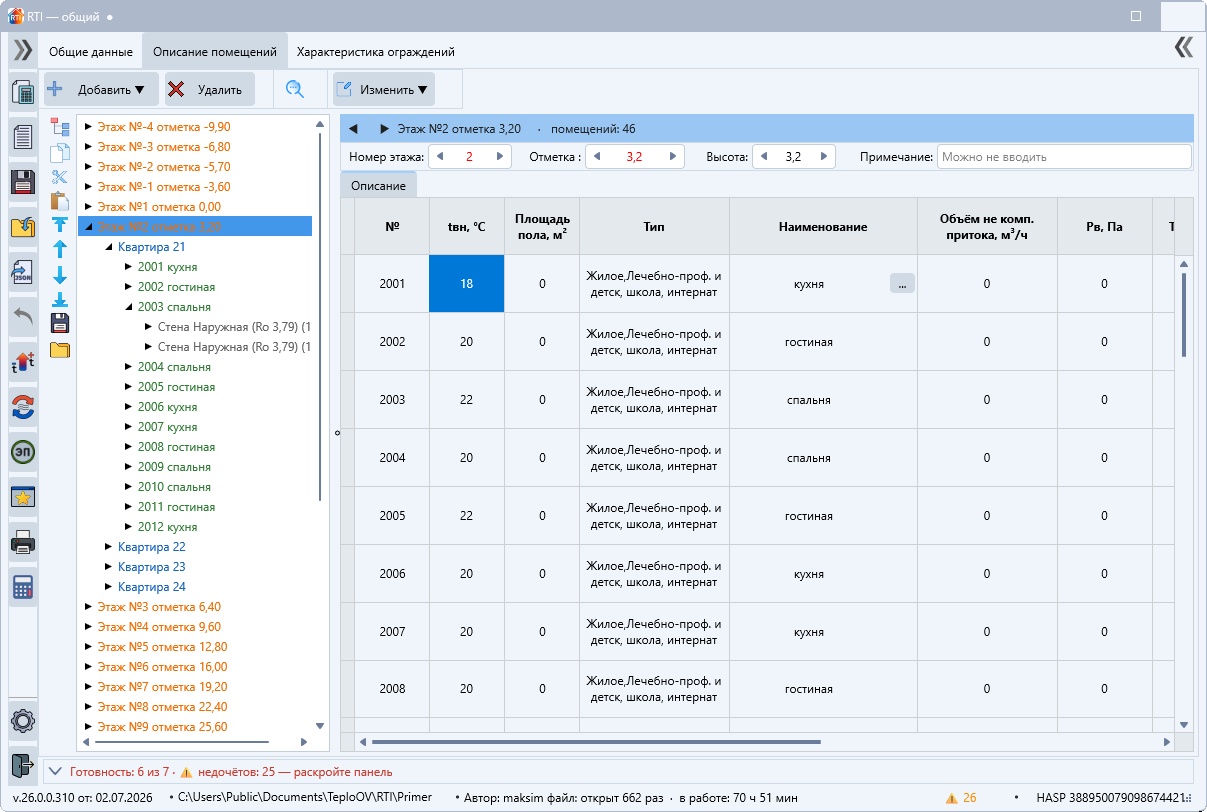

рис. 4. Вкладка «Описание помещений»
Шаг 4. Выполнение расчёта теплопотерь
После заполнения исходных данных выполните последовательность действий:
1.Сохраните введённые исходные данные.
2.Нажмите кнопку «Расчёт теплопотерь».
3.Просмотрите результаты расчёта.
4.При необходимости внесите корректировки в исходные данные и повторите расчёт.
5.Распечатайте результаты расчёта.
Примечание. Если к элементу «Стена» были добавлены «Окна», «Двери» или другие проёмы, то в окне результатов на вкладке «Подробности» для таких стен в графах «Высота» и «Ширина» отображаются значения: Высота = площадь стены, Ширина = 1.
