RTI - расчет потерь тепла помещениями здания

Если у вас есть экспликация помещений в виде таблицы Excel (от архитектора, из BIM-модели или составленная вручную), этажи и помещения не нужно вводить по одному: программа добавит их в проект одним действием — с номерами, наименованиями, площадями, высотами и температурами. Этажи создаются автоматически вместе с отметками и высотами.



Как вызвать

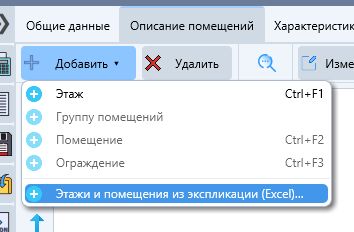

На вкладке «Описание помещений» нажмите кнопку «Добавить ▼» и выберите пункт «Этажи и помещения из экспликации (Excel)…». Этот же пункт есть в контекстном меню дерева объектов (правый щелчок). Выделять что-либо в дереве не требуется — этажи определяются по самой таблице.





Требования к файлу

•Формат — книга Excel *.xlsx. Файл старого формата *.xls предварительно пересохраните в Excel как *.xlsx. Сам Excel на компьютере для загрузки не нужен.

•Читается первый лист книги.

•Одна строка таблицы — одно помещение.

•Над данными должна быть строка заголовков (обычно первая строка; допускается, что ей предшествуют до 19 строк названия таблицы). Столбцы распознаются по заголовкам, поэтому их порядок не важен, а лишние столбцы (например, «№ п/п», «Примечание») не мешают.







Распознаваемые столбцы:



Обязательны: номер или наименование помещения и хотя бы один признак этажа — номер, наименование или отметка. Остальные столбцы необязательны: незаполненные значения можно ввести потом в таблице помещений.



Особенности заполнения таблицы

•Объединённые ячейки. Если данные этажа (номер, наименование, отметка, высота) указаны только в первой строке этажа, а ниже ячейки пусты или объединены, — помещения относятся к тому же этажу, что и строка выше.

•Строки итогов («Итого», «Всего») и пустые строки пропускаются.

•Переносы строк внутри ячейки (Alt+Enter) и лишние пробелы заменяются одним пробелом — наименование помещения в дереве будет однострочным.

•Числа могут быть как числовыми ячейками Excel, так и текстом с запятой или точкой («12,5» или «12.5»).

•Этаж без номера. Если номера этажа нет, он берётся из наименования («3 этаж» → 3). Этажу с наименованием без цифр («Подвал», «Мансарда») присваивается следующий свободный номер — об этом будет сказано в замечаниях; при необходимости исправьте номер в таблице Excel и загрузите заново.

•Номера с ведущими нулями («001») сохраняются, если в Excel ячейка имеет текстовый формат.

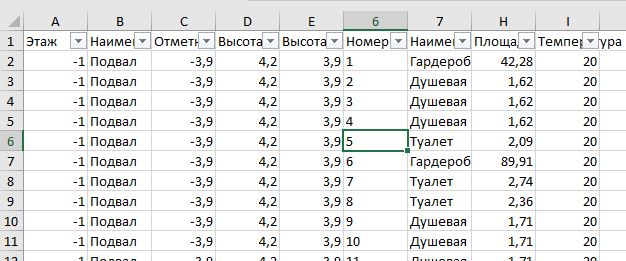

Пример таблицы:





Порядок действий

1.Выберите «Добавить ▼» → «Этажи и помещения из экспликации (Excel)…».

2.Укажите файл *.xlsx в окне выбора файла.

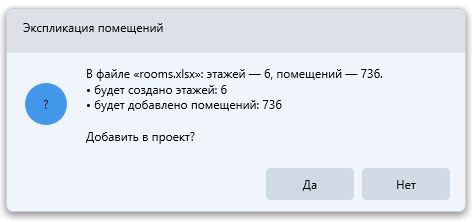

3.Программа прочитает таблицу и покажет окно с итогом: сколько этажей и помещений найдено в файле, сколько этажей будет создано, к скольким существующим этажам добавятся помещения, сколько помещений будет добавлено и сколько пропущено, а также замечания по таблице (этаж без номера, нераспознанная площадь, помещения без температуры).

4.Нажмите «Да» — этажи и помещения появятся в дереве объектов, будет выделен нижний из затронутых этажей. «Нет» — проект не изменится.



Правила добавления в проект

•Этаж ищется в проекте по номеру. Если этажа с таким номером нет — он создаётся с отметкой, высотой и наименованием из файла. Новые этажи создаются по возрастанию номера, подвал — первым.

•Существующий пустой этаж (без помещений) получает отметку, высоту и наименование из файла.

•Существующий этаж с помещениями не изменяется — к нему только добавляются новые помещения. Заданные вами отметка и высота сохраняются.

•Повторов не будет: помещение, номер которого уже есть на этом этаже, пропускается. Поэтому один и тот же файл можно загрузить повторно — добавятся только недостающие помещения (например, дописанные в экспликацию позже). Уже добавленные помещения при повторной загрузке не обновляются: чтобы заменить их данными из файла, сначала удалите их из дерева.

•Помещения добавляются непосредственно в этаж, без групп помещений. Распределить их по группам (квартирам, офисам) можно затем через «Изменить ▼» → «Группы этажа…» (см. «Массовые операции над помещениями и этажами»).

•Тип помещения определяется автоматически по наименованию — так же, как при добавлении помещения из базы. Проверьте его в таблице помещений; изменить тип сразу у многих помещений можно через «Изменить ▼» → «Изменение помещений».

•Ограждения (стены, окна, полы) в экспликации не содержатся — их нужно добавить к помещениям обычным способом (см. «Состав ограждений помещения»).



Отмена загрузки

Загрузка выполняется одним шагом и отменяется командой «Отменить» (в списке отмены она называется «Добавление из экспликации имя файла») — проект возвращается в состояние до загрузки.



Если файл не загружается

•«Файл не является книгой Excel *.xlsx» — выбран файл другого формата (в том числе старый *.xls). Откройте его в Excel и сохраните как «Книга Excel (*.xlsx)».

•«Не найдена строка заголовков экспликации» — на первом листе нет строки с заголовками столбцов (см. таблицу выше) или в ней не хватает обязательных столбцов. Проверьте, что нужная таблица находится на первом листе книги.

•«Добавлять нечего» — все помещения файла уже есть в проекте (совпадают номера на соответствующих этажах).
