Окно «RTI. Расчёт теплоусвоения поверхности полов» проверяет показатель теплоусвоения поверхности пола — насколько «холодным» пол ощущается при контакте. Расчётное значение сравнивается с нормируемым, и программа выдаёт вывод о пригодности конструкции.
Вызов формы

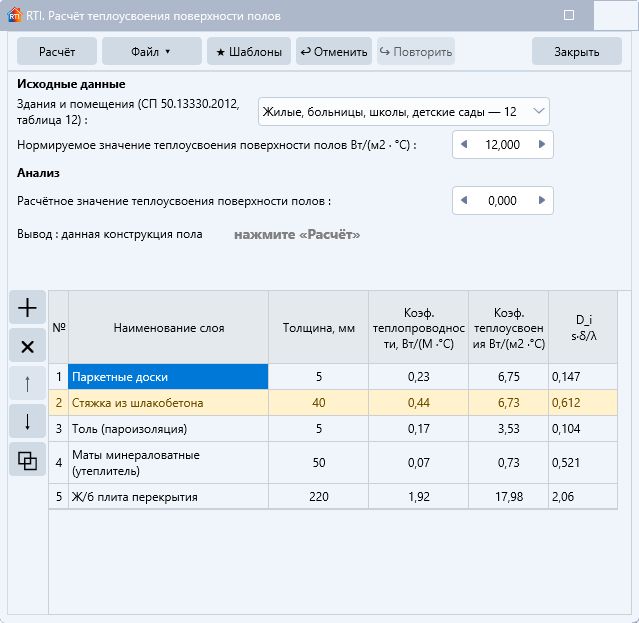

Окно открывается кнопкой «Теплоусвоение полов» на панели инструментов вдоль левого края главного окна. Расчёт самостоятельный и не привязан к конструкции из таблицы «Характеристика ограждений».
Конструкция пола
В таблице описываются слои пола — сверху вниз, начиная с покрытия. Колонки:
•№ и Наименование слоя;
•Толщина слоя (δ);
•Теплопроводность материала (λ);
•Коэффициент теплоусвоения материала (s);
•Di = s·δ/λ — тепловая инерция слоя; вычисляется программой и не редактируется.
Наименование, толщину, теплопроводность и коэффициент теплоусвоения можно вводить вручную либо взять из справочника материалов.
Инструменты работы со слоями:
•Добавить из базы — выбрать материал в справочнике (см. «Форма - Теплотехнические показатели строительных материалов»); характеристики подставятся автоматически.
•Добавить пустое поле — строка для ручного ввода.
•🗙 Удалить — убрать выбранный слой.
•🠑 / 🠓 — переместить слой вверх или вниз (Ctrl+↑ / Ctrl+↓).
•Дублировать слой (Ctrl+D).
•↩ Отменить (Ctrl+Z) и ↪ Повторить (Ctrl+Y).
Исходные данные и анализ
В панели «Исходные данные» задаётся нормируемый показатель теплоусвоения поверхности пола, Вт/(м²·°С) — он зависит от назначения помещения. Значение удобно выбрать из списка «Здания и помещения» по таблице 12 СП 50.13330.2012:
•жилые здания, больничные и детские учреждения, школы — 12;
•общественные здания (кроме указанных выше), вспомогательные здания и помещения промышленных предприятий, участки с лёгкими физическими работами (категория I) — 14;
•участки с работами средней тяжести (категория II) — 17;
•Другое — ввести собственное значение вручную (например, по заданию на проектирование).
При выборе группы её значение подставляется в поле нормы; при ручном вводе значения, не совпадающего с таблицей, список автоматически показывает «Другое».
После нажатия кнопки «Расчёт» в панели «Анализ» выводится расчётное значение теплоусвоения поверхности пола и вывод: «данная конструкция пола удовлетворяет требованиям» или не удовлетворяет. Если у какого-либо слоя не заданы толщина или теплопроводность, программа предупредит об этом и расчёт не выполнится.
Файл, шаблоны и печать
•Файл ▾ — сохранить конструкцию пола в файл или открыть ранее сохранённую.
•★ Шаблоны — библиотека типовых конструкций пола: загрузить готовую, сохранить текущую как шаблон или удалить шаблон.
•Печать — вывод расчёта на печать.
•Закрыть — закрыть окно.
